Dàn van điện chức năng PC200-8 PC350-8

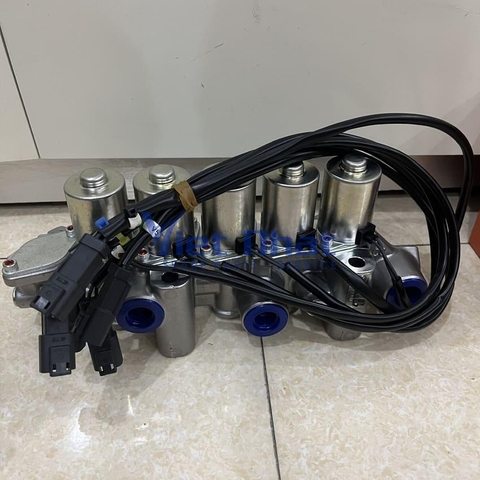

1. Giới thiệu dàn van điện chức năng Komatsu PC200-8 / PC350-8 / PC450-8

Dàn van điện chức năng là bộ phận quan trọng trong hệ thống điện thủy lực của máy xúc Komatsu đời Dash-8, đảm nhận nhiệm vụ điều khiển lưu lượng dầu đến từng cụm thao tác: quay toa, di chuyển, nâng hạ cần, gầu và tay cần.

Mỗi cuộn coil trong dàn van được ECU thủy lực (Pump Controller) điều khiển thông qua tín hiệu điện áp 24VDC, giúp điều phối áp suất và lưu lượng chính xác cho từng thao tác.

2. Cấu tạo và nguyên lý hoạt động Dàn van điện chức năng

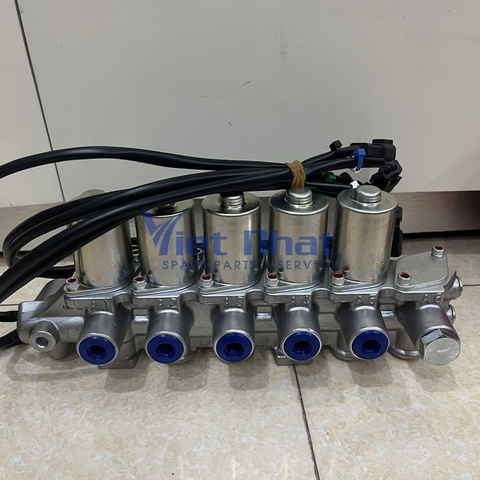

Dàn van điện gồm các thành phần:

• 4–6 cuộn coil tuyến tính (Linear Solenoid).

• Cụm thân van đúc nguyên khối chịu áp tới 35 MPa.

• Gioăng, phớt chống rò rỉ dầu thủy lực.

• Dây giắc tín hiệu kết nối với ECU thủy lực.

Khi ECU nhận tín hiệu từ joystick, điện áp được cấp đến từng cuộn coil → cuộn dây sinh từ trường → đẩy ty van dịch chuyển → mở đường dầu về hoặc ra → thực hiện thao tác thủy lực theo lệnh điều khiển.
Nhờ đó, máy xúc Komatsu dòng PC200-8, PC350-8 và PC450-8 có thể hoạt động êm, nhạy, phản hồi chính xác theo hành trình cần điều khiển.

3. Ứng dụng và mã lắp đặt Dàn van điện chức năng

4. Ưu điểm nổi bật của dàn van điện Komatsu

• Điều khiển tuyến tính (Proportional) cho thao tác mượt và chính xác.

• Thân van thép tôi nhiệt chống mài mòn, độ kín dầu tuyệt đối.

• Phản hồi nhanh, giúp giảm thời gian trễ giữa lệnh điều khiển và hành động.

• Tương thích hoàn toàn với ECU gốc Komatsu Dash-8.

5. Dấu hiệu nhận biết van điện chức năng bị lỗi

• Khi thao tác tay cần hoặc gầu có hiện tượng giật, chậm phản ứng hoặc không hoạt động.

• Mã lỗi ECU như E02, L03 CA2374, hoặc lỗi “Solenoid open circuit” xuất hiện.

• Đo điện trở coil thấp hơn 8Ω hoặc cao hơn 15Ω.

• Có rò dầu tại chân van hoặc giắc điện bị oxy hóa.

6. Lưu ý khi thay thế

• Dùng đúng mã dàn van tương ứng với model máy.

• Kiểm tra nguồn điện 24V ổn định từ ECU trước khi thay.

• Vệ sinh sạch dầu, đường ống trước khi lắp đặt.

• Siết bulong đúng lực tiêu chuẩn để tránh nứt thân van.
