Phớt đuôi trục cơ QSM11 3800969

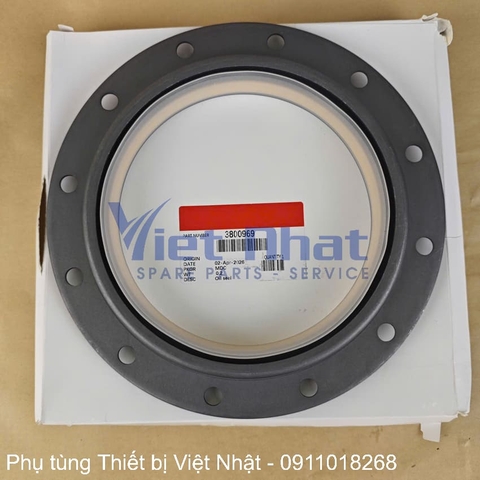

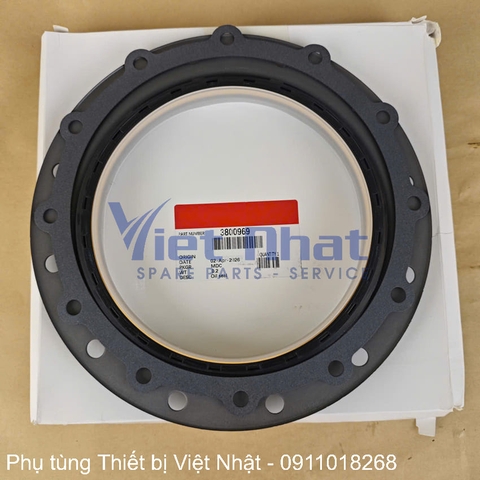

Phớt đuôi trục cơ Cummins QSM11 3800969 làm kín phía sau trục khuỷu động cơ

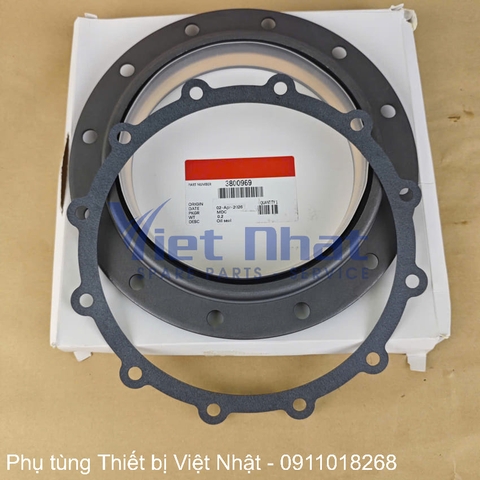

Là bộ phớt dầu lắp tại khu vực phía sau trục khuỷu động cơ Cummins QSM11. Trong tài liệu phụ tùng, Cummins định danh P/No. 3800969 là Oil Seal Kit và mã này xuất hiện trong danh mục phụ tùng trục khuỷu của động cơ QSM11.

Nhiệm vụ chính của phớt là làm kín vị trí trục khuỷu đi qua thân/vỏ phía sau động cơ, hạn chế dầu bôi trơn rò ra khu vực bánh đà và hệ thống truyền động. Vì nằm ở vị trí phải tháo nhiều chi tiết mới tiếp cận được, việc kiểm tra đúng nguyên nhân trước khi thay rất quan trọng.

Dấu hiệu phớt đuôi trục cơ QSM11 bị hỏng

Dấu hiệu thường gặp nhất là dầu động cơ xuất hiện tại khu vực tiếp giáp giữa động cơ và vỏ bánh đà. Khi tình trạng nặng hơn, dầu có thể chảy xuống phía dưới flywheel housing.

Tuy nhiên, không nên thấy dầu ở khu vực này rồi kết luận ngay phớt đuôi trục cơ Cummins QSM11 bị hỏng. Cần kiểm tra dầu rò từ vị trí cao hơn, gioăng, đường dầu và các bề mặt lắp ghép xung quanh trước khi tháo cụm bánh đà.

Nguyên nhân phớt đuôi trục cơ 3800969 rò dầu

Các nguyên nhân cần kiểm tra gồm:

• Mép phớt chai cứng hoặc mòn sau thời gian dài làm việc.
• Bề mặt trục tại vị trí tiếp xúc với phớt bị xước hoặc tạo rãnh.
• Lắp phớt lệch hoặc làm tổn thương mép làm kín.
• Bụi bẩn lọt vào bề mặt tiếp xúc khi lắp.
• Áp suất cácte tăng bất thường do hệ thống thông hơi động cơ có vấn đề.
• Bề mặt lắp ghép hoặc cụm liên quan phía sau động cơ bị rò dầu.

Nếu bề mặt trục đã tạo rãnh mà chỉ thay phớt mới, hiện tượng rò dầu có khả năng tái diễn.

Khi nào cần thay phớt đuôi trục cơ Cummins QSM11?

Nên thay phớt 3800969 khi đã xác định dầu thực sự rò qua vị trí làm kín phía sau trục khuỷu hoặc khi tháo đại tu động cơ và kiểm tra thấy phớt đã chai, biến dạng hoặc hư hỏng.

Cummins liệt kê 3800969 là Oil Seal Kit cho nhóm động cơ liên quan; catalog QSM11 cũng ghi mã này trong nhóm crankshaft. Tuy nhiên, cấu hình phớt có thể phụ thuộc phiên bản động cơ. Vì vậy khi đặt hàng nên kiểm tra Engine Serial Number (ESN) và Part Number đang lắp trên máy.

Lắp phớt đuôi trục cơ QSM11 cần lưu ý gì?

Đây là phần quan trọng nhất khi thay phớt:

• Vệ sinh tuyệt đối bề mặt trục và vị trí lắp phớt.
• Kiểm tra trục có rãnh mòn, xước hoặc ăn mòn hay không.
• Không dùng vật sắc tác động trực tiếp vào mép phớt.
• Ép phớt đúng tâm, tránh nghiêng hoặc biến dạng.
• Sử dụng dụng cụ lắp phớt phù hợp theo hướng dẫn sửa chữa Cummins.
• Kiểm tra hệ thống thông hơi cácte trước khi đưa máy trở lại làm việc.
• Sau khi lắp và chạy thử phải kiểm tra lại khu vực flywheel housing.

Catalog QSM11 còn liệt kê 3820918 – Wear Sleeve và 3163565 – Seal R&I Tool trong cùng nhóm phụ tùng trục khuỷu. Điều này cho thấy việc kiểm tra bề mặt làm kín và sử dụng đúng dụng cụ khi tháo/lắp phớt là đặc biệt quan trọng.

Thông số phớt đuôi trục cơ Cummins 3800969
