1.Giới thiệu mã lỗi L03 CA2382 trên Komatsu PC490-10
Mã lỗi CA2382 hay còn gọi là L03 CA2382 là một lỗi quan trọng liên quan đến cảm biến vị trí van tăng áp biến thiên (KVGT – Komatsu Variable Geometry Turbocharger) trên máy xúc Komatsu PC490-10. Khi xảy ra lỗi, hệ thống ECM (Engine Control Module) nhận thấy điện áp trả về từ cảm biến KVGT thấp hơn ngưỡng tiêu chuẩn, từ đó kích hoạt các phản ứng bảo vệ động cơ.

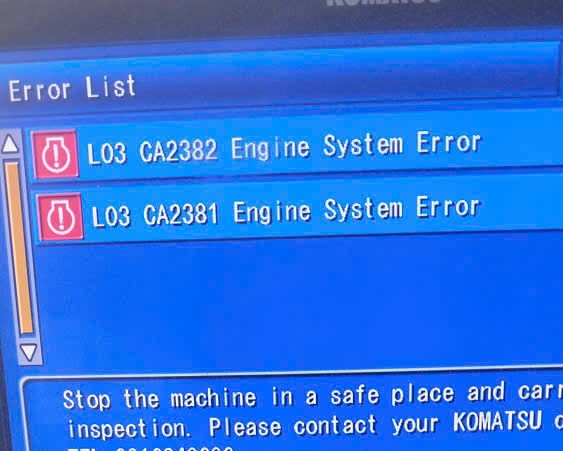

Mã lỗi này thường xuất hiện trên màn hình chính của cabin, kèm theo biểu tượng cảnh báo và thông báo "Engine System Error". ECM sẽ tự động:
-
Mở toàn bộ van turbo KVGT (fail-safe position)
-
Ngừng chu trình tái sinh bộ lọc KDPF
-
Giới hạn công suất động cơ, gây hụt hơi
2.Bảng mô tả thông tin kỹ thuật mã lỗi L03 CA2382
| Hạng mục kỹ thuật | Thông tin chi tiết |
| Mã lỗi | CA2382 (L03 CA2382) |
| Thiết bị liên quan | Cảm biến vị trí van tăng áp KVGT (SVGT) |
| Loại tín hiệu lỗi | Tín hiệu điện áp thấp (Low Signal Voltage) trong mạch tín hiệu cảm biến KVGT |
| Điện áp tiêu chuẩn | 1.0V – 4.0V (thấp hơn 1.0V sẽ kích hoạt mã lỗi) |
| Mã hiển thị monitor | 48701 (Voltage), 48700 (Position) |
| Ảnh hưởng lên máy | Mở van turbo hoàn toàn, giới hạn công suất, tạm dừng tái sinh khí thải DPF |

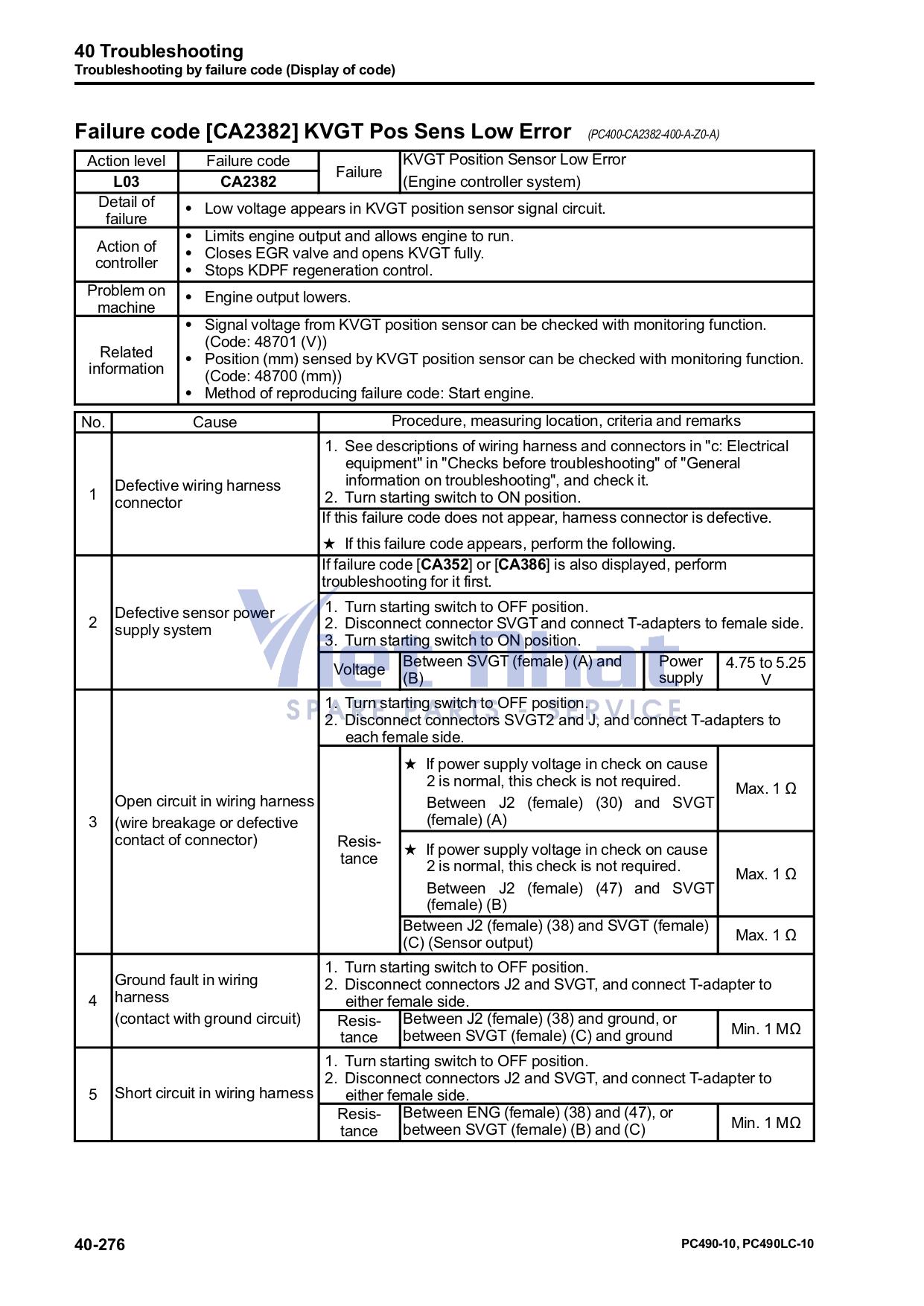

3.Hướng dẫn kiểm tra lỗi CA2382 theo tài liệu hãng
Để kiểm tra và xác định chính xác nguyên nhân gây mã lỗi CA2382, kỹ thuật viên cần thực hiện đầy đủ 7 bước kiểm tra theo khuyến cáo của Komatsu.
3.1. Kiểm tra giắc nối dây tín hiệu cảm biến KVGT (Connector)
-
Đảm bảo không bị lỏng, oxy hóa, cong chân.
-
Dây nối từ J2 (ECM) đến SVGT (sensor) phải còn nguyên vẹn.
-
Nguồn cấp cảm biến phải nằm trong ngưỡng 4.75V – 5.25V giữa SVGT-A và SVGT-B.
3.2. Kiểm tra nguồn cấp điện áp cho cảm biến (Sensor Supply)
-
Rút giắc SVGT, bật khóa IG ON, đo điện áp:
Điểm đo Giá trị tiêu chuẩn SVGT-A (+5V) và SVGT-B (Mass) 4.75 – 5.25 V -
Nếu giá trị < 4.75V, cần kiểm tra nguồn cấp từ ECM hoặc lỗi nguồn chung (có thể báo thêm mã lỗi CA352 hoặc CA386).
3.3. Kiểm tra hở mạch trong dây tín hiệu (Open Circuit)
| Điểm đo |
|
| J2-30 ↔ SVGT-A | Max. 1 Ω |
| J2-47 ↔ SVGT-B | Max. 1 Ω |
| J2-38 ↔ SVGT-C (Signal) | Max. 1 Ω |
3.4. Kiểm tra chạm mass trong mạch tín hiệu (Ground Fault)
| Điểm đo | Giá trị tối thiểu |
| J2-38 ↔ Mass hoặc SVGT-C ↔ Mass | Min. 1 MΩ |
Nếu điện trở thấp hơn 1 MΩ, chứng tỏ mạch bị chạm đất, cần kiểm tra cách điện.
3.5. Kiểm tra chập ngắn trong mạch tín hiệu (Short Circuit Between Lines)
| Điểm đo | Giá trị tối thiểu |
| J2-38 ↔ J2-30 hoặc J2-47 | Min. 1 MΩ |
| SVGT-C ↔ SVGT-A hoặc SVGT-B | Min. 1 MΩ |

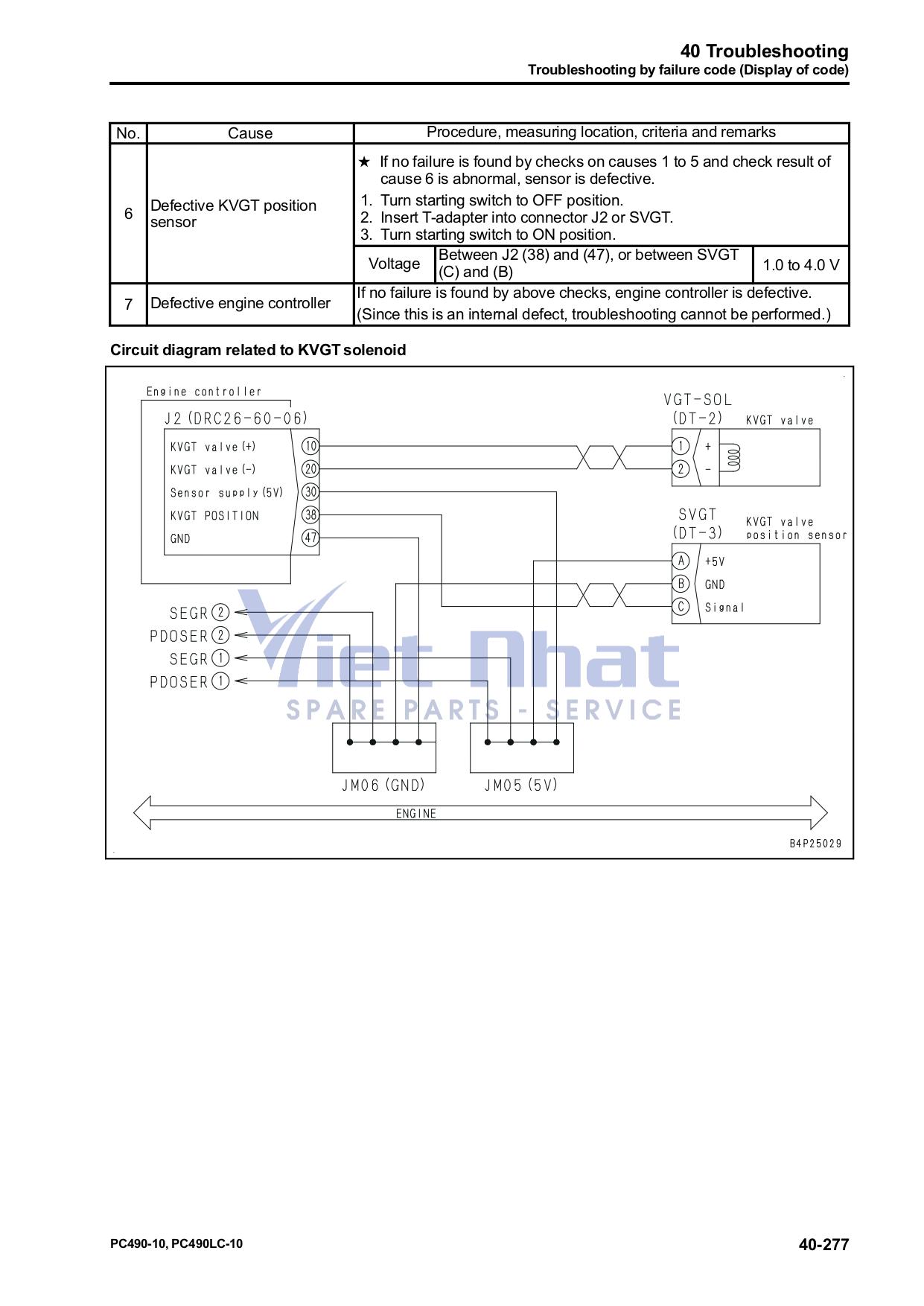

3.6. Kiểm tra cảm biến vị trí KVGT (Internal Sensor Error)
Nếu tất cả các giá trị điện áp và điện trở đều đúng nhưng vẫn còn mã lỗi, cần kiểm tra cảm biến như sau:
-
Lắp thiết bị T-adapter vào SVGT-C và J2-38
-
Bật khóa IG ON và đo điện áp tín hiệu phản hồi:
| Điểm đo | Giá trị tiêu chuẩn |
| J2-38 ↔ J2-47 | 1.0 – 4.0 V |
| SVGT-C ↔ SVGT-B | 1.0 – 4.0 V |
Nếu điện áp ra ngoài dải này (đặc biệt dưới 1.0V), cần thay thế cảm biến KVGT chính hãng.
3.7. Kiểm tra ECU nếu vẫn còn mã lỗi (hiếm gặp)
Nếu tất cả các bước kiểm tra trên đều cho kết quả bình thường mà lỗi vẫn còn, rất có thể ECM đã bị lỗi vi mạch đầu vào.
Lưu ý: Komatsu không khuyến khích sửa ECU, mà thay nguyên cụm ECM chính hãng nếu xác định lỗi nội tại.
4.Gợi ý phụ tùng liên quan đến mã lỗi CA2382
-
Cảm biến vị trí van turbo (SVGT) Komatsu PC490-10
👉 Xem cảm biến vị trí KVGT tại đây... -
Dây tín hiệu KVGT + giắc kết nối chống nước
👉 Xem bộ dây tín hiệu turbo PC490-10 tại đây... -
ECM động cơ Komatsu PC490-10
👉 Xem ECM động cơ Komatsu tại đây...
