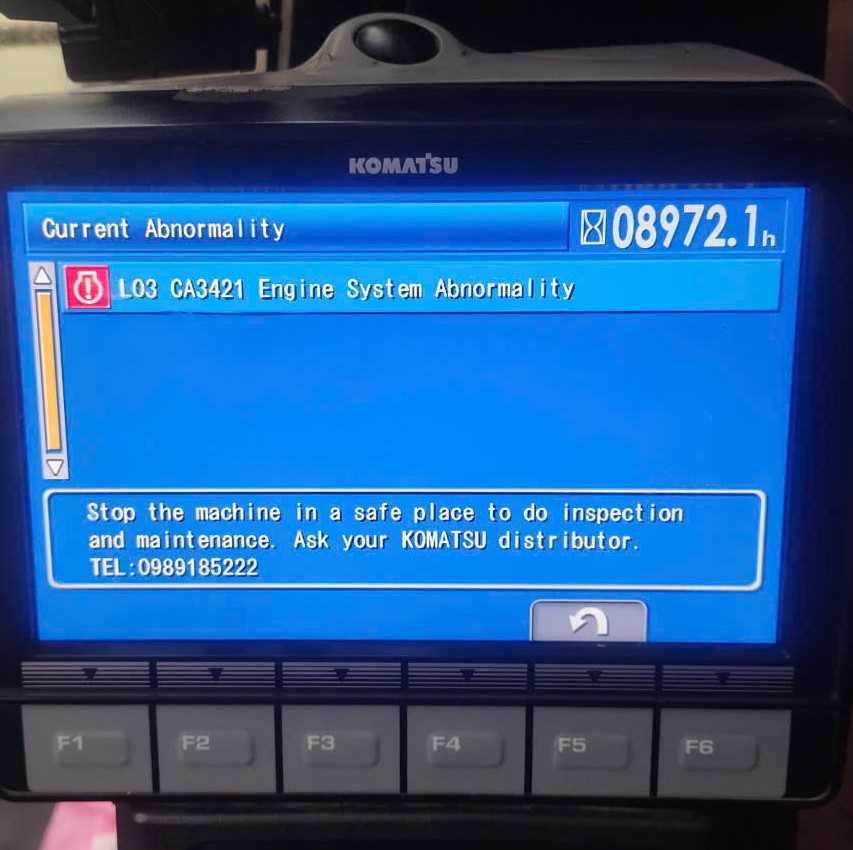

Mã lỗi CA3421 – Cảm biến khí nạp Komatsu PC490-10

Giải thích mã lỗi CA3421 Komatsu PC490-10

Mã lỗi CA3421 (Mass Air Flow Sensor Power Supply Low) được ECM kích hoạt khi điện áp nguồn 12V cấp cho cảm biến MAF giảm bất thường.
Khi đó, ECM không thể đọc chính xác lưu lượng khí nạp, dẫn đến điều khiển sai tỷ lệ hòa khí và gây mất công suất động cơ.

Ảnh hưởng khi xuất hiện mã lỗi CA3421

• Động cơ yếu, tăng ga chậm, không tải không ổn định.

• ECM đóng van EGR để tránh khí xả tuần hoàn sai tỷ lệ.

• Dừng hoàn toàn quá trình tái sinh DPF (KDPF regeneration).

• Công suất giới hạn, chỉ hoạt động ở chế độ an toàn.

• Đèn “Check Engine” sáng và lưu lỗi trong ECM.

Nguyên nhân gây ra mã lỗi CA3421 Komatsu PC490-10

Dựa theo Shop Manual Komatsu PC490-10, mã lỗi CA3421 có thể đến từ sáu nguyên nhân chính:

Quy trình kiểm tra mã lỗi CA3421 Komatsu PC490-10

Quy trình dưới đây được trích nguyên bản từ tài liệu kỹ thuật Komatsu chính hãng, kết hợp hướng dẫn thực tế của kỹ sư hiện trường:

Bước 1 – Kiểm tra giắc và dây nguồn cảm biến MAF

• Tắt khóa máy.

• Kiểm tra trực quan giắc P55 (MAF sensor) và J1 (ECM).

• Tìm dấu hiệu oxy hóa, dây lỏng, nước xâm nhập.

• Mở khóa ON và quan sát xem lỗi còn không.
  ➡️ Nếu lỗi biến mất → nguyên nhân do tiếp xúc giắc.

Bước 2 – Kiểm tra cảm biến MAF

• Tắt khóa máy, rút giắc P55 khỏi cảm biến.

• Mở khóa ON và kiểm tra mã lỗi.
  ➡️ Nếu lỗi CA3421 không xuất hiện → cảm biến MAF bị hỏng nội bộ.
  Cần thay thế đúng mã phụ tùng Komatsu chính hãng.

Bước 3 – Kiểm tra dây nguồn và mass

• Dùng đồng hồ vạn năng đo giữa:

  • J1 (pin 21) và J1 (pin 22) → phải có 12V ±0.5V.

  • J1 (pin 21) và mass → điện trở tối thiểu 1 MΩ.

  • Nếu điện áp thấp hoặc rò mát → đứt dây hoặc chập mạch.

Bước 4 – Kiểm tra dây tín hiệu MAF

• Đo thông mạch giữa các chân:

  • J1 pin 23 ↔ P55 pin 4 (tín hiệu SIG)

  • J1 pin 21 ↔ P55 pin 2 (+12V)

  • J1 pin 22 ↔ P55 pin 3 (mass)
    ➡️ Nếu điện trở cao hoặc đứt mạch → sửa hoặc thay đoạn dây.

Bước 5 – Kiểm tra ECM

Nếu toàn bộ phép đo đều bình thường nhưng lỗi vẫn tồn tại → nghi ngờ ECM lỗi mạch nguồn nội bộ.
Trường hợp này không thể khắc phục tại hiện trường, cần gửi ECM về trung tâm Komatsu để kiểm tra chuyên sâu.

Sơ đồ mạch điện cảm biến MAF – Komatsu PC490-10

⚡ Giá trị tiêu chuẩn:

• Giữa pin 21–22: ~12V

• Tín hiệu MAF (pin 23): dao động 0.5–4.5V theo lưu lượng khí.

Cách xử lý thực tế mã lỗi CA3421 Komatsu PC490-10

Kinh nghiệm kỹ sư Komatsu – Khi gặp mã lỗi CA3421

• Luôn kiểm tra dây mass động cơ: mass yếu khiến điện áp MAF tụt và lỗi giả xuất hiện.

• Không xịt dung dịch vệ sinh họng hút vào cảm biến MAF, dễ gây hỏng màng cảm biến.

• Sau khi thay cảm biến MAF, cần xóa lỗi bằng phần mềm Komatsu (KOMTRAX / KDPF Tool).

• Nếu cùng lúc xuất hiện CA356, CA357, hãy kiểm tra lại toàn bộ mạch MAF và nguồn 5V–12V từ ECM.

• Tránh để giắc MAF tiếp xúc nước, đặc biệt khi rửa khoang động cơ.

Mã lỗi CA3421 và mối liên hệ với các hệ thống khác

Mã lỗi CA3421 không chỉ ảnh hưởng đến hệ thống khí nạp, mà còn liên quan đến:

• EGR (Exhaust Gas Recirculation): ECM đóng van EGR để bảo vệ động cơ.

• DPF (Diesel Particulate Filter): dừng tái sinh muội do lượng khí đo sai.

• Turbo boost: áp suất nạp không điều khiển chính xác, dẫn đến khói đen.
