Mã lỗi L03 CA2374 trên Komatsu PC200-10 và HB205-2: Phân tích chuyên sâu và hướng xử lý triệt để

1. Giới thiệu mã lỗi L03 CA2374

L03 CA2374 là mã lỗi thuộc hệ thống điều khiển động cơ (Engine Controller System) của Komatsu. Lỗi này chỉ ra rằng có sự bất thường về điện áp tín hiệu tại cảm biến áp suất khí xả – Exhaust Manifold Pressure Sensor.

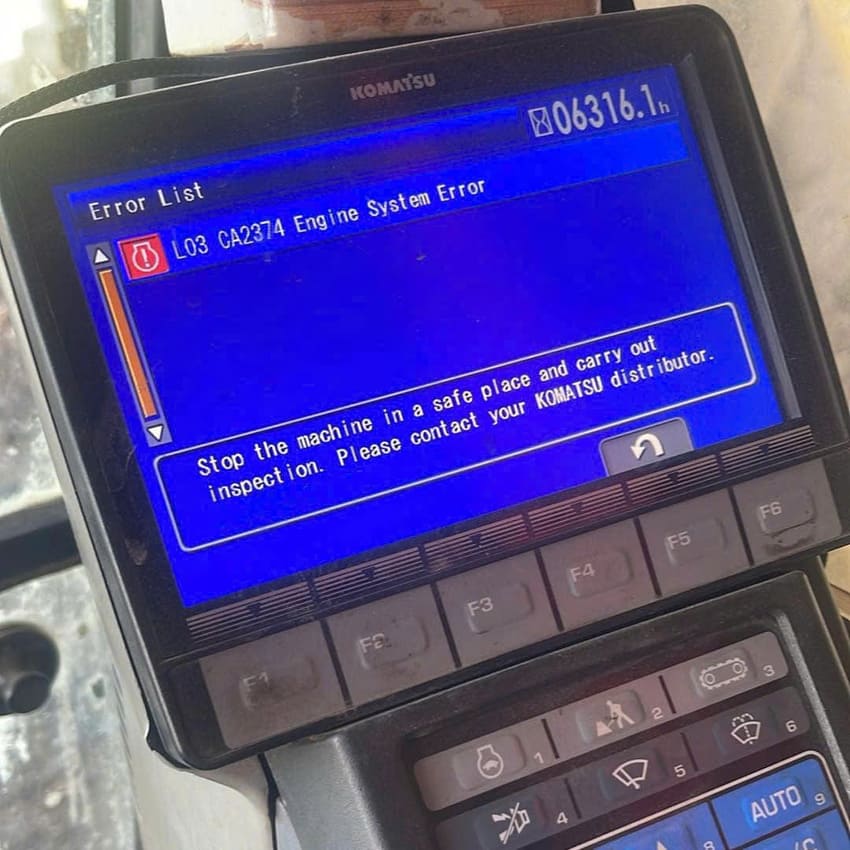

Thông báo lỗi thường đi kèm hướng dẫn dừng máy ngay lập tức và liên hệ đại lý Komatsu để kiểm tra hệ thống.


2. Nguyên nhân gốc và diễn giải chi tiết

Mã lỗi CA2373 vs CA2374 – khác biệt kỹ thuật

Mã lỗi Tên lỗi Nguyên nhân chính
CA2373 Exhaust Manifold Pressure Sensor Volt Tín hiệu điện áp cao bất thường từ cảm biến áp suất khí xả.
CA2374 Engine System Error (liên quan CA2373) Báo lỗi hệ thống động cơ do lỗi từ CA2373 gây ra.

CA2374 là lỗi hệ thống tổng quát, được kích hoạt sau khi lỗi CA2373 không được xử lý.


3. Hậu quả khi máy có lỗi CA2374

  • Giảm hiệu suất động cơ, do hệ thống dùng tín hiệu sai lệch để tính áp suất nạp.

  • Có thể dẫn đến chế độ giới hạn công suất (derating).

  • Máy tiêu hao nhiên liệu cao bất thường.

  • Ảnh hưởng hiệu quả vận hành nếu làm việc trong môi trường yêu cầu tải nặng.


4. Cấu trúc mạch cảm biến và sơ đồ nguyên lý

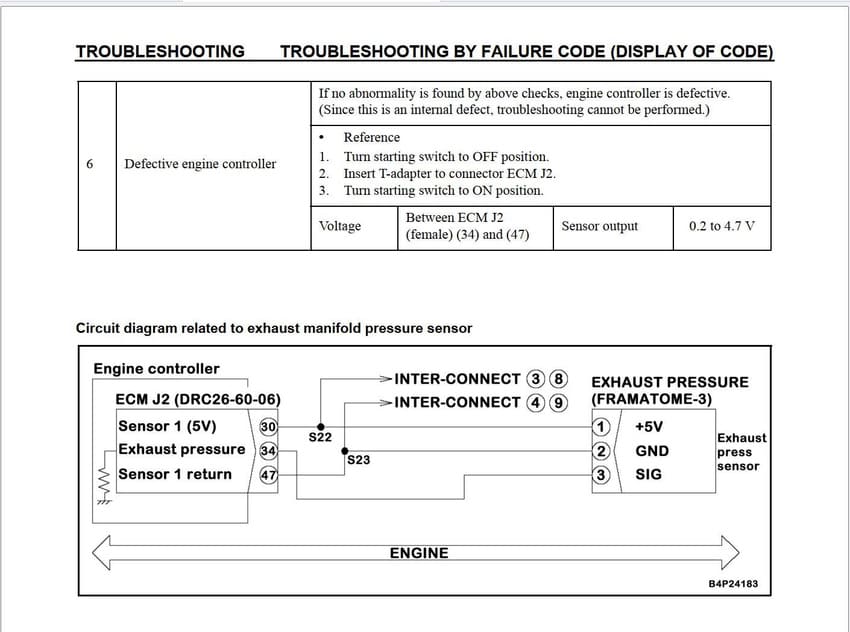

4.1. Sơ đồ mạch cảm biến áp suất khí xả:

ECM J2 chân Mô tả dây dẫn Nối với chân cảm biến Tín hiệu
30 Sensor 1 (5V) Chân 1 Cấp nguồn
34 Exhaust pressure Chân 3 Tín hiệu SIG
47 Sensor 1 return (Mass) Chân 2

Mass (GND)


5. Các nguyên nhân cụ thể dẫn đến lỗi CA2373 → CA2374

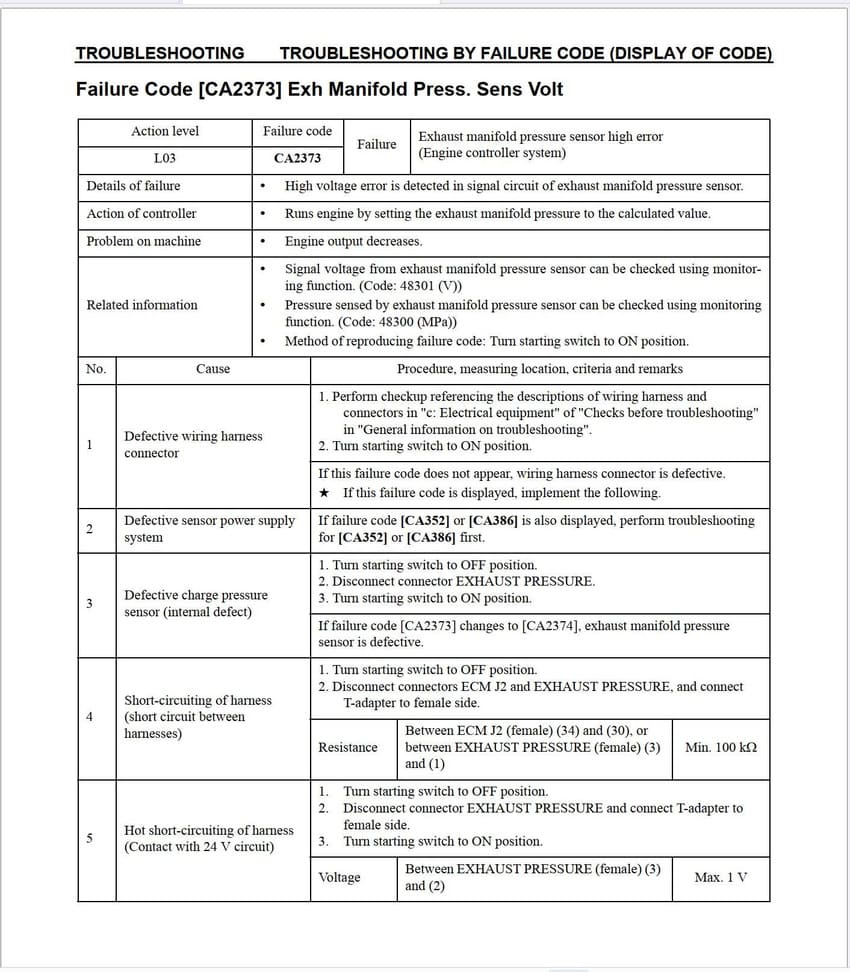

Dưới đây là bảng tổng hợp chi tiết nguyên nhân và cách đo kiểm theo tài liệu hãng:
STT Nguyên nhân Cách kiểm tra – xử lý
1 Đầu nối giắc cảm biến tiếp xúc kém Kiểm tra lại giắc nối tại ECM và cảm biến; làm sạch, xiết lại.
2 Nguồn cấp cảm biến có vấn đề Kiểm tra thêm mã lỗi CA352 hoặc CA386, xử lý song song nếu có.
3 Cảm biến áp suất khí xả bị hỏng Rút giắc cảm biến và bật khóa ON. Nếu lỗi chuyển từ CA2373 sang CA2374 → Cảm biến lỗi → thay cảm biến.
4 Dây dẫn chạm chập giữa các tín hiệu Dùng T-adapter đo điện trở giữa chân ECM J2 (34)-(30) và (1): > 100 kΩ mới đạt.
5 Dây dẫn chạm chập nguồn 24V (short 24V) Đo điện áp giữa chân (3)-(2) của cảm biến, nếu > 1V thì nghi có sự xâm nhập điện áp ngoài → kiểm dây.
6 ECM lỗi nội tại (Internal defect) Nếu mọi kiểm tra OK nhưng lỗi vẫn còn, đo điện áp đầu ra cảm biến từ ECM (chân 34-47) → nếu lệch → ECM lỗi.

* Giới hạn điện áp cảm biến hợp lệ: 0.2V-4,7V

* Giới hạn điện áp giữa chân tín hiệu và mass: Max 1.0V (nếu quá thì khả năng đã bị chạm 24V)


6. Các bước xử lý được khuyến nghị bởi chuyên gia Komatsu

Bước 1: Kiểm tra cơ bản và khởi động lại hệ thống

  • Tắt khóa máy → rút giắc cảm biến → kiểm tra dây nối.

  • Vệ sinh sạch giắc cảm biến và ECM, bôi mỡ tiếp điểm.

  • Gắn lại và bật ON → kiểm tra mã lỗi có còn không.

Bước 2: Đo điện áp trực tiếp tại cảm biến

  • Dùng đồng hồ VOM:

    • Đo giữa chân 3 (SIG) và 2 (GND) → 0.2 – 4.7V.

    • Nếu ngoài ngưỡng → cảm biến hoặc dây bị hỏng.

Bước 3: Đo điện trở mạch tín hiệu giữa ECM và cảm biến

  • Dùng T-adapter, đo trở kháng:

    • Giữa chân ECM J2 (34)-(30) và (1) trên cảm biến → tối thiểu 100kΩ.

    • Nếu thấp → dây chạm chập → cần thay đoạn dây.

Bước 4: Kiểm tra nguồn 5V từ ECM

  • Đo giữa ECM J2 chân 30 và chân mass → đủ 5V.

  • Nếu thấp → kiểm tra mạch nguồn cảm biến → có thể do ECM lỗi.

Bước 5: Kết luận thay thế

Bộ phận Khi nào nên thay thế
Cảm biến áp suất khí xả Khi điện áp ngoài ngưỡng, hoặc lỗi chuyển từ CA2373 sang CA2374.
Dây điện kết nối ECM - cảm biến Khi điện trở đo thấp, hoặc tín hiệu nhiễu, dao động bất thường.
ECM (Engine Controller) Khi các bước đo hoàn toàn đúng nhưng vẫn báo lỗi, và điện áp không nằm trong dải chuẩn.

7. Khuyến cáo kỹ thuật thực tế

  • Luôn thực hiện đo điện áp và điện trở song song, không đo 1 chiều rồi kết luận.

  • Khi nghi lỗi ECM, nên mượn ECM máy khác còn tốt để thử trước khi thay mới.

  • Tránh sử dụng cảm biến rẻ tiền, trôi nổi – dễ tạo ra tín hiệu sai, gây lỗi tương tự.


8. Kết luận

Lỗi L03 CA2374 không chỉ đơn thuần là lỗi cảm biến – mà còn là lỗi hệ thống ảnh hưởng đến điều khiển động cơ. Việc xử lý đúng quy trình đo kiểm, loại trừ từng bước là yếu tố then chốt để tránh thay sai linh kiện. Hy vọng hướng dẫn trên giúp bạn đọc hiểu sâu và xử lý triệt để mã lỗi này trong thực tế.

9. Liên hệ hỗ trợ kỹ thuật – Phụ tùng Komatsu chính hãng

CÔNG TY TNHH PHỤ TÙNG THIẾT BỊ VIỆT NHẬT
🔧 Phụ tùng: Lọc, bơm cấp, cảm biến nhiên liệu Komatsu
📞 Mr. Duy: 0977 010 083
🌐 Website: www.vietnhatparts.com
🚚 Giao hàng toàn quốc – Hỗ trợ kỹ thuật tận nơi
