Mã lỗi CA271 - IMV/PCV1 trên Komatsu PC210-10 PC210-11

Mã lỗi CA271 - IMV/PCV1 Short Error trên máy xúc Komatsu PC210-10 và PC210-11. Liên hệ Mr Duy - Việt Nhật 0977 010 083 để được tư vấn sửa chữa hoặc cung cấp phụ tùng chính hãng.

Thông tin trong bài viết được trích xuất từ tài liệu sửa chữa Komatsu, đảm bảo thông tin chuẩn 100% tới các bạn.

1. Lỗi CA271 là lỗi phần nào?

Mã lỗi CA271 - IMV/PCV1 Short Error xuất hiện khi hệ thống điều khiển động cơ phát hiện một sự cố ngắn mạch trong mạch điều khiển van metering (IMV) của bơm nhiên liệu. Lỗi này ảnh hưởng trực tiếp đến áp suất nhiên liệu của hệ thống common rail, có thể gây ra các hiện tượng bất thường trong vận hành máy.

Thông tin trong bài viết được trích xuất từ tài liệu sửa chữa Komatsu, đảm bảo thông tin chuẩn 100% tới các bạn.

2. Triệu chứng của lỗi CA271

Khi lỗi CA271 xuất hiện, máy sẽ gặp các vấn đề sau:

• Tốc độ động cơ không tăng vượt qua chế độ ga thấp.
• Công suất động cơ giảm sút, ảnh hưởng đến hiệu suất làm việc của máy.
• Áp suất nhiên liệu rail cao hơn giá trị mong muốn, có thể gây ra hư hỏng cho hệ thống nhiên liệu nếu không xử lý kịp thời.
•

3. Nguyên nhân gây ra lỗi CA271

Dưới đây là các nguyên nhân chính gây ra lỗi CA271 - IMV/PCV1 Short Error và cách kiểm tra từng nguyên nhân:

Nguyên nhân 1: Lỗi tại giắc cắm dây điện

🔍 Kiểm tra:

• Kiểm tra hệ thống dây dẫn và giắc cắm theo hướng dẫn trong phần "Electrical equipment" của tài liệu sửa chữa.
• Bật công tắc khởi động ON và quan sát mã lỗi.
  • Nếu mã lỗi biến mất, nguyên nhân là do giắc cắm lỏng hoặc tiếp xúc kém.
  • Nếu mã lỗi vẫn còn, tiếp tục kiểm tra bước tiếp theo.

Nguyên nhân 2: Hỏng van metering của bơm cao áp (Supply Pump Actuator - IMV)

🔍 Kiểm tra:

• Tắt công tắc khởi động OFF.
• Ngắt kết nối INLET METERING VALVE (IMV).
• Bật công tắc ON.
  • Nếu mã lỗi thay đổi từ CA271 sang CA272, thì van metering của bơm cao áp đã hỏng và cần thay thế.
  • Nếu mã lỗi không thay đổi, tiếp tục kiểm tra dây điện.

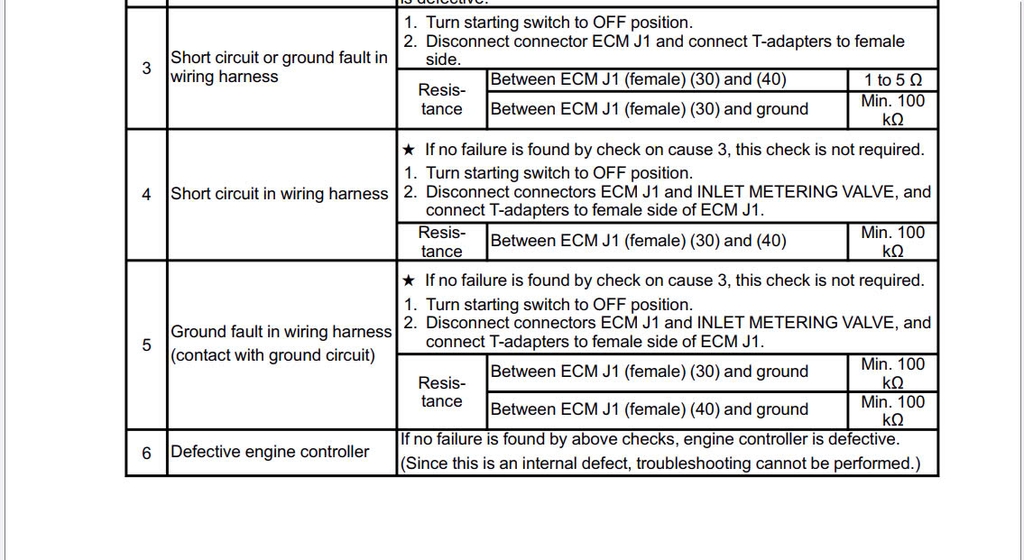

Nguyên nhân 3: Ngắn mạch hoặc chạm mass trên dây điện

🔍 Kiểm tra:

• Tắt công tắc OFF.
• Ngắt kết nối ECM J1 và dùng đầu nối kiểm tra T-adapter.
• Đo điện trở giữa các chân:
  • Giữa ECM J1 (chân 30) và ECM J1 (chân 40): Điện trở bình thường từ 1 - 5Ω.
  • Giữa ECM J1 (chân 30) và mass: Điện trở phải tối thiểu 100kΩ.
• Nếu điện trở không đúng tiêu chuẩn, dây điện có thể bị ngắn mạch hoặc chạm mass, cần kiểm tra kỹ dây dẫn.

Nguyên nhân 4: Lỗi dây điện ngắn mạch nội bộ

🔍 Kiểm tra:

• Nếu kiểm tra ở bước 3 không phát hiện lỗi, kiểm tra tiếp như sau:
  • Ngắt kết nối ECM J1 và INLET METERING VALVE, kết nối T-adapter vào ECM J1.
  • Đo điện trở giữa ECM J1 (chân 30) và ECM J1 (chân 40), giá trị phải tối thiểu 100kΩ.
  • Nếu giá trị không đạt, dây điện có thể bị ngắn mạch nội bộ, cần thay thế dây dẫn.

Nguyên nhân 5: Dây điện bị chạm mass (tiếp xúc với khung máy hoặc đường mass khác)

🔍 Kiểm tra:

• Ngắt kết nối ECM J1 và INLET METERING VALVE.
• Đo điện trở giữa:
  • ECM J1 (chân 30) và mass: Giá trị phải tối thiểu 100kΩ.
  • ECM J1 (chân 40) và mass: Giá trị phải tối thiểu 100kΩ.
• Nếu điện trở không đạt yêu cầu, dây điện có thể bị chạm mass, cần kiểm tra lại hệ thống dây dẫn.

Nguyên nhân 6: Hỏng ECM (Bộ điều khiển động cơ)

• Nếu tất cả các kiểm tra trên không phát hiện lỗi, có thể ECM bị lỗi nội bộ.
• Lưu ý: Lỗi ECM không thể sửa chữa, chỉ có thể thay thế bằng bộ điều khiển mới.

4. Biện pháp khắc phục lỗi CA271

Dựa trên các nguyên nhân trên, quá trình khắc phục lỗi CA271 có thể thực hiện theo các bước sau:
✅ Bước 1: Kiểm tra và vệ sinh giắc cắm dây điện của IMV và ECM.
✅ Bước 2: Kiểm tra hoạt động của van metering trên bơm cao áp (IMV), thay thế nếu bị lỗi.
✅ Bước 3: Đo điện trở dây điện để xác định lỗi ngắn mạch hoặc chạm mass.
✅ Bước 4: Nếu cần thiết, thay thế dây điện bị lỗi hoặc sửa chữa hệ thống dây dẫn.
✅ Bước 5: Nếu tất cả các kiểm tra đều không phát hiện lỗi, xem xét thay thế ECM.

5. Tư vấn

Lỗi CA271 - IMV/PCV1 Short Error là một trong những lỗi nghiêm trọng trên máy xúc Komatsu PC210-10 và PC210-11, có thể ảnh hưởng đến hoạt động của hệ thống nhiên liệu và công suất động cơ. Việc xác định nguyên nhân và xử lý lỗi đúng cách sẽ giúp đảm bảo máy hoạt động ổn định, tránh hư hỏng nghiêm trọng hơn.
