Tài liệu Kỹ thuật Mô tơ quạt Hitachi ZX450-3

Tài liệu mô tơ quạt Hitachi được Việt Nhật tổng hợp từ Parker chính hãng, cung cấp giải pháp và thông số hiệu chỉnh mô tơ tối ưu. LH 0977010083





TÀI LIỆU KỸ THUẬT ĐIỀU CHỈNH & SỬ DỤNG MÔ TƠ QUẠT HITACHI ZX450-3 ZX470-3 ZX520-3



Toàn bộ thông tin trong bài viết được Việt Nhật 0977 010 083 tổng hợp từ tài liệu kỹ thuật từ Parker/Denison Chính hãng, nhằm cung cấp thông tin kỹ thuật chuẩn cho các Sếp.

Mã sản phẩm (PN) Parker: M5BF 045 1N03 B1M 00000
Mã sản phẩm Hitachi: 4634936

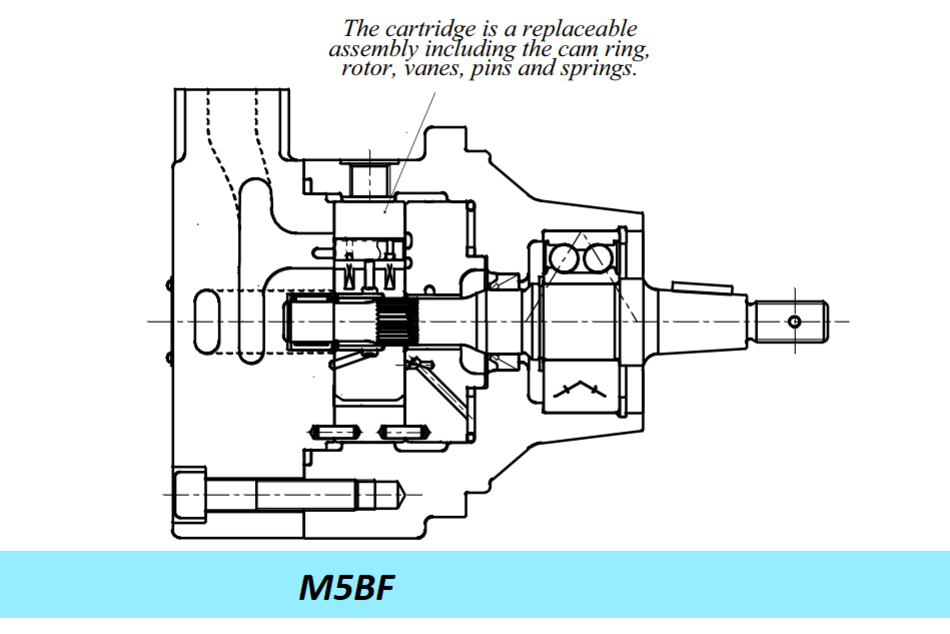

  1. CẤU TẠO VÀ NGUYÊN LÝ

Mô tơ quạt làm mát Hitachi ZX450-3 ZX470-3 ZX520-3 là loại mô tơ cánh gạt thủy lực (Vane Motors)

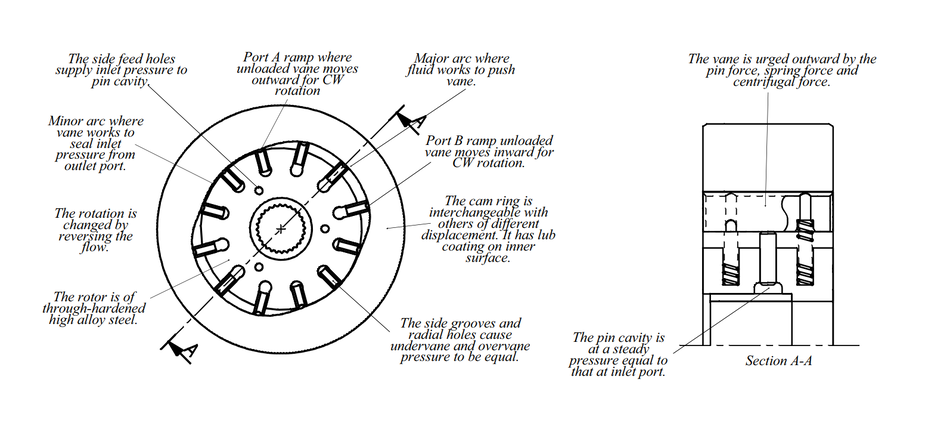

  • Sử dụng một trục với các cánh gạt (vanes) trượt trong các rãnh của rô-to. Khi chất lỏng áp suất cao được đưa vào, các cánh gạt mở rộng hoặc thu lại khi quay, tạo ra chuyển động quay.

  • Chất lỏng áp suất cao tác động lên các cánh gạt, ép chúng vào thành buồng chứa và sinh ra chuyển động quay của rô-to

  1. THÔNG SỐ KỸ THUẬT ĐỂ ĐIỀU CHỈNH.

  • Do mô tơ cánh gạt có cấu tạo khác hoàn toàn với mô tơ piston, do vậy việc điều chỉnh chuẩn là cần thiết để bảo vệ tuổi thọ mô tơ cánh gạt.

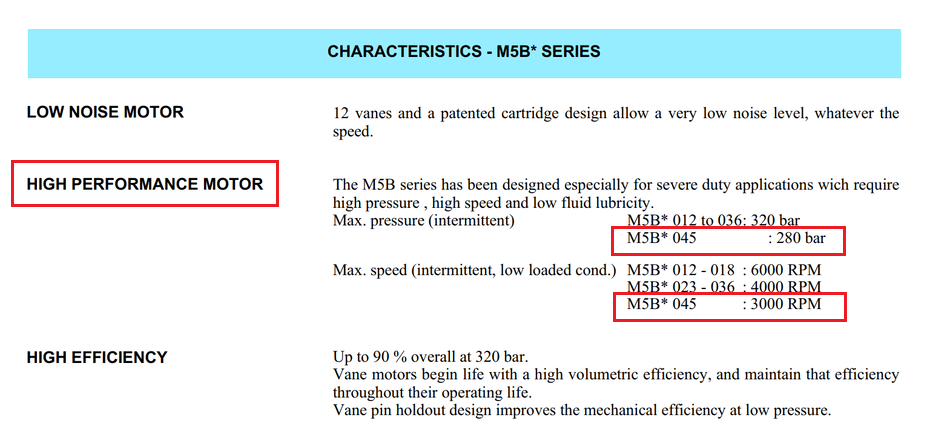

  • Mô tơ piston có thể hoạt động với áp suất lên tới 350 bar tuy nhiên mô tơ cánh gạt, cụ thể là mô tơ quạt Hitachi được Nhà sản xuất giới hạn ở áp suất max 280 bar và tốc độ quay max 3000 (vòng/phút). Việc điều chỉnh quá giới hạn cho phép sẽ dẫn đến việc hư hỏng cơ học như gãy hoặc biến dạng cánh gạt, mài mòn hoặc gây quá nhiệt.

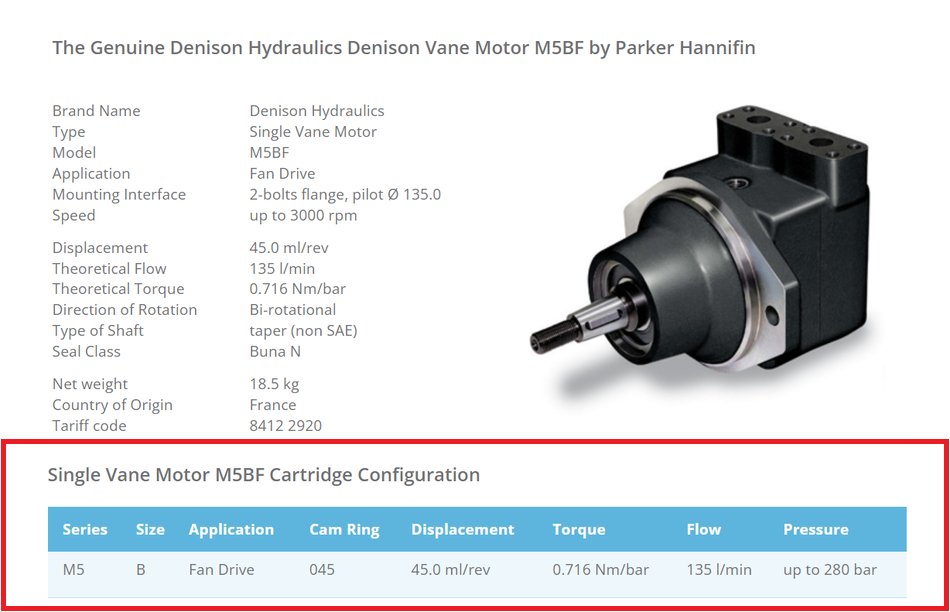

  1. CÁC THÔNG SỐ CHUẨN TỪ NHÀ SẢN XUẤT DÀNH CHO MÔ TƠ MỚI HÃNG NHƯ SAU:

  • Dung tích 45 ml/vòng
  • Lưu lượng lý thuyết 135 lít/phút
  • Khả năng hoạt động dưới áp suất lên đến 280 bar (285kg/cm2), đây là giới hạn MAX.

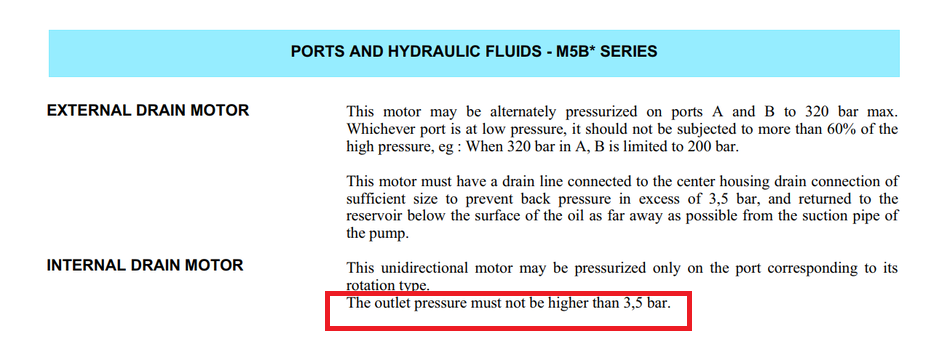

  1. KIỂM TRA ÁP SUẤT ĐƯỜNG RÒ LỌT MÔ TƠ

Kiểm tra áp suất đường rò lọt từ bụng mô tơ trước khi tháo và sau khi lắp mô tơ mới. Áp suất đường hồi phải dưới 3,5 bar. Nếu vượt quá, mô tơ có thể đã hỏng.

  1. Lưu ý
  • Thay lọc thủy lực định kỳ, thay dầu thủy lực đúng theo khuyến cáo bảo dưỡng của Hãng để đảm bảo chất lượng dầu thủy lực tốt nhất
  • Nếu dầu thủy lực chứa tạp chất hoặc có lẫn không khí, nó có thể gây hư hỏng cho bề mặt tiếp xúc và làm giảm độ bền của mô tơ.
  • Sau khi lắp ráp mô tơ mới, cần thời gian 1-2 tiếng hoạt động ở chế độ ga thấp để mô tơ hoạt động trơn chu, kiểm tra nhiệt độ mô tơ.

Chúc anh chị sử dụng máy xúc đào hitachi hiệu quả
